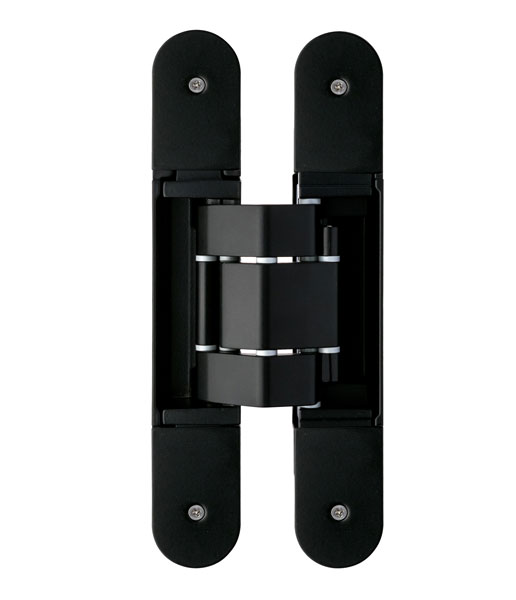

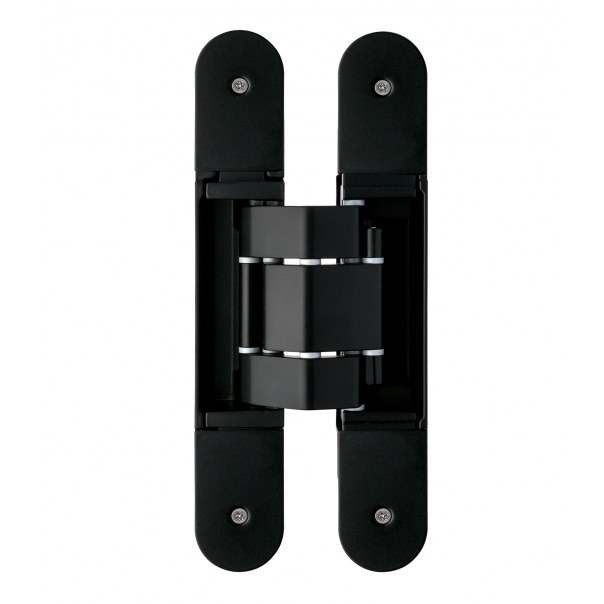

ZAWIAS WPUSZCZANY INVISACTA 310 3-D 120 KG (4 NASADKI) LAKIEROWANY NA CZARNO RAL 9005

Dostępny

OT-IN310-1909N03
1 szt.
2 szt.
4 7 6 1 1 4 1 13
376,45 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Otlav
Wykończenie: 9N - lakierowane na czarno RAL 9005
Materiał: Znal
Do drzwi: Przeciwpożarowych
Nośność dla 2 zawiasów (kg): 120
Materiał drzwi: Drewniane

Wersje produktu

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Mechanizm zawiasu został wykonany z aluminium, a obudowa ze znalu. Zawias jest dostarczany wraz z czterema dedykowanymi nasadkami.

Zastosowanie

Model Invisacta 310 jest dedykowany do ciężkich drzwi drewnianych, bezprzylgowych o minimalnej grubości skrzydła 40 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu.

Dokumenty techniczne i badania

Model Invisacta 310 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę OTLAV oraz certyfikat Stałości Właściwości Użytkowych wydany przez uznany niemiecki instytut ift Rosenheim.

Odporność ogniowa

Ponadto zawias został przebadany na 90 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych.

Wykończenie

Prezentowany model jest dostępny w wykończeniu lakierowanym na czarno (RAL 9005).

Ilość zawiasów

Nośność dla 2 zawiasów

Para zawiasów Invisacta 310 jest odpowiednia do zamontowania na drzwiach drewnianych o wymiarach 600/900 na 2100 i oferuje nośność 120 kg.

Drzwi o wysokości powyżej 2200 / 2300 mm

W przypadku drzwi o wysokości wynoszącej co najmniej 2200 mm, konieczne jest zastosowanie dodatkowego, trzeciego zawiasu, a w drzwiach o wysokości 2300 mm lub większej niezbędne jest zamontowanie czterech zawiasów.

Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na zamieszczonym obok obrazku.

Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

  • Regulacja pozioma (mechaniczna): +/- 2 mm
  • Regulacja pionowa (manualna): +/- 3 mm
  • Regulacja głębokości (manualna): +/- 1 mm

Uniwersalność skrzydła

Zawiasy odpowiednie do drzwi lewych / prawych

Zawiasy Invisacta 310 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach i mieszkaniach, jak i w drzwiach w obiektach użyteczności publicznej takich jak: biura, urzędy, obiekty noclegowe itp.

Symetryczny montaż zawiasów na skrzydle

Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.


Głębokość frezowania

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm, a głębokość frezowania w skrzydle 35,5 mm, tak jak zaprezentowano to na zamieszczonych obok rysunkach technicznych.

Średnica frezu i prowadzenia

Przy wykonywaniu otworów rekomendowane jest zastosowanie frezu o średnicy 16 mm oraz prowadzenia frezu o średnicy 27 mm.

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, nawet tych intensywnie użytkowanych.

Akcesoria dodatkowe

Oprócz dedykowanych przyrządów montażowych, na osobne zamówienie można zaopatrzyć się również w inne akcesoria montażowe takie jak na przykład płytka montażowa oraz zestawy podkładek dystansowych.

Przyrząd montażowy

Podczas przygotowywania skrzydła i ościeżnicy pod montaż zawiasów warto skorzystać z dedykowanego przyrządu montażowego, umożliwiającego precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Praktyczne szablony

Przyrząd montażowy został wykonany z nylonu i jest dostarczany wraz z praktycznymi szablonami dedykowanymi do instalacji zawiasów Invisacta 310.

Marka

Otlav to uznana europejska marka specjalizująca się w produkcji zawiasów do drzwi i do okien od ponad 50 lat. Produkcja odbywa się w jednej z najnowocześniejszych fabryk w Europie, a najważniejszymi cechami produkowanych zawiasów są ich wysoka jakość oraz funkcjonalność. Najwyższe standardy, którymi kieruje się Otlav dotyczą nie tylko samych produktów, ale także całej działalności firmy, szacunku dla pracowników oraz środowiska naturalnego.
