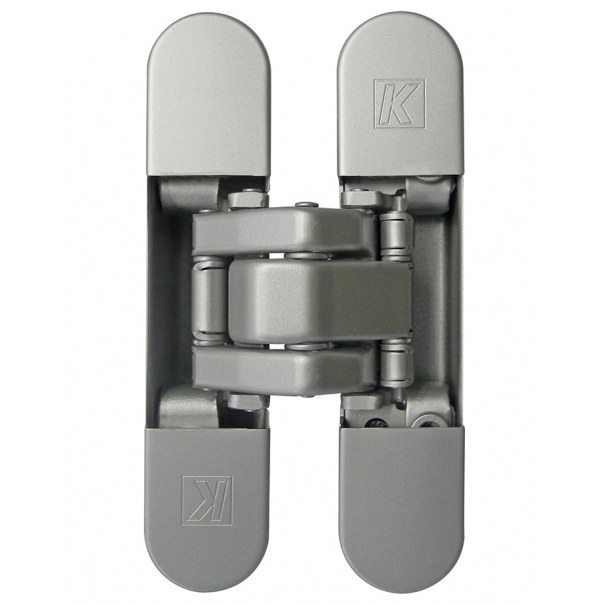

ZAWIAS WPUSZCZANY ATOMIKA SLIM K8060 [60KG] CHROMOWANY MATOWY FULL HD
Dostępny
Parametry techniczne
| Wykończenie: | Chromowane matowe |
| Materiał: | Stal |
| Do drzwi: | Przeciwpożarowych |
| Nośność dla 2 zawiasów (kg): | 60 |
| Minimalna grubość drzwi (mm): | 32 |
| Cechy szczególne: | 7 osi obrotu, FullHD |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Bez przylgi |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Chromowane matowe | Stal | 32 | Dostępny | 85,63 zł / szt. VAT 23% | |
 | Lakierowane na czarno | Stal | 32 | Na zamówienie 5-8 tyg | 98,76 zł / szt. VAT 23% | |
 | Niklowane matowe | Stal | 32 | Na zamówienie 5-8 tyg | 93,81 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych, bezprzylgowych o minimalnej grubości skrzydła 32 mm.
Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prezentowany model jest dostępny w wykończeniu chromowanym matowym (Full HD).
Dokumenty techniczne i badania
Model Atomika Slim (K8060) został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz.
Odporność ogniowa
Ponadto zawias został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdza to certyfikat włoskiego instytutu RINA.
Nośność
Atomika Slim K8060 - 60 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Do drzwi bezprzylgowych
Zawiasy Atomika Slim (K8060) są odpowiednie do drzwi drewnianych bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Zawiasy Atomika Slim (K8060) mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych.
Regulacja 3D
Położenie zawiasów można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego bez konieczności demontażu skrzydła drzwi.
- Regulacja w poziomie: +/-1,5 mm;
- regulacja w pionie: +/-2,5 mm;
- regulacja głębokości: +/-1 mm.
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Innowacyjna technologia
Atomika Slim to rewolucyjny model zawiasu wyróżniający się swoją konstrukcją, zastosowanym materiałem, technologią produkcji oraz funkcjonalnością. Projekt zawiasu został stworzony w oparciu o analizę FEM (Fine Elements Method). Dzięki jej wykorzystaniu możliwe było ustalenie wytrzymałości poszczególnych elementów zawiasu, dokonanie oceny rozkładu ciężaru i napięcia oraz wyeliminowanie słabych punktów.
Stal konstrukcyjna niskostopowa (HSLA)
Cały zawias został wykonany z niskostopowej stali o wysokiej wytrzymałości. Dzięki temu Atomika posiada zwiększoną odporność na działanie wysokich i niskich temperatur, ognia oraz na korozję. Dodatkowo stop HSLA, z którego wyprodukowano zawias cechuje ponad dwukrotnie większa wytrzymałość na rozciąganie od znalu, a także mniejsza niż w przypadku stali węglowej podatność na odkształcenia mechaniczne.
Przyjazny dla środowiska proces produkcji
Zawiasy Atomika Slim wytwarzane są w całości na terenie Włoch przy zastosowaniu przyjaznego dla środowiska procesu produkcji, gdyż metodę odlewania na gorąco, zastąpiono metodą formowania na zimno. Wyklucza to konieczność stosowania przez producenta systemów filtrujących i nie powoduje emisji szkodliwych gazów do atmosfery.
Akcesoria dodatkowe
Aluminiowy przyrząd montażowy
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów. Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Płytki i szablony montażowe
Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do frezowania otworów montażowych pod zawiasy.
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
