DOLNA CZĘŚĆ ZAWIASU OT 101 135 Z NYLONEM M7x50mm (2T) NIKLOWANA
Do wyczerpania stanu
Parametry techniczne
| Wykończenie: | N0 - Niklowane |
| Materiał: | Stal |
| Średnica (mm): | Ø 13,5 |
| Nośność dla 2 zawiasów (kg): | 40 |
| Materiał drzwi: | Drewniane |
| Ilość trzpieni: | 2 |
| Montaż w kieszeni: | Tak |
| Rodzaj drzwi: | Z przylgą |
| Materiał ościeżnicy: | Drewniana |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Do wyczerpania stanu | 2,52 zł / szt. VAT 23% | |
 | Na zamówienie Do potwierdzenia | 2,14 zł / szt. VAT 23% | |
 | Do wyczerpania stanu | 0,62 zł / szt. VAT 23% | |
 | Do wyczerpania stanu | 0,98 zł / szt. VAT 23% |
Opis produktu

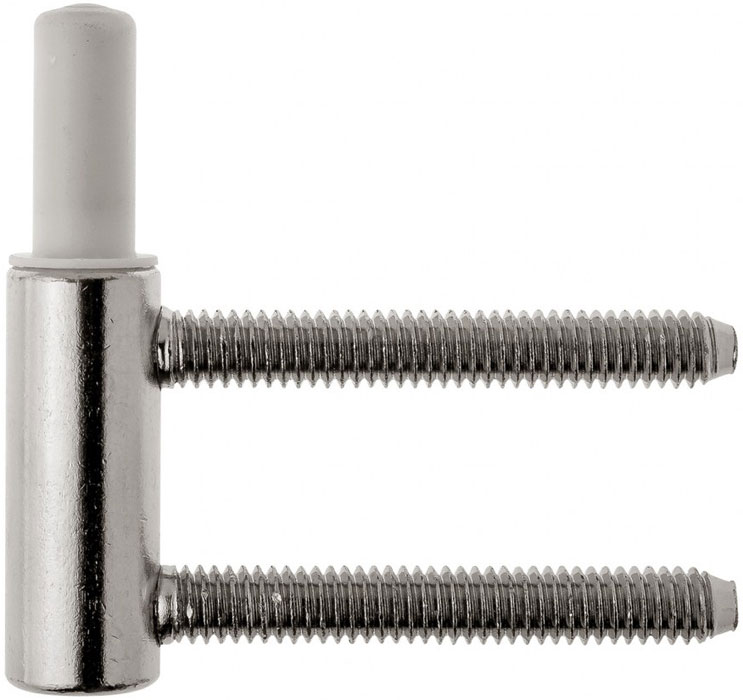

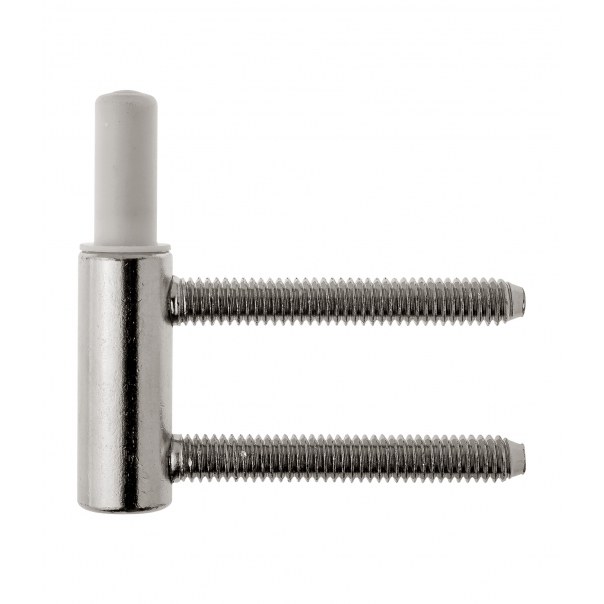

Dolna część zawiasu OT 101 o średnicy 13,5 mm jest dedykowana do zastosowania wraz z górną częścią na drzwiach przylgowych wykonanych z drewna. Została wyposażona w dwa trzpienie o długości 50 mm. Występuje w wykończeniu niklowanym.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 101 o średnicy 13,5 mm należy zastosować na skrzydle o wadze do 40 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
