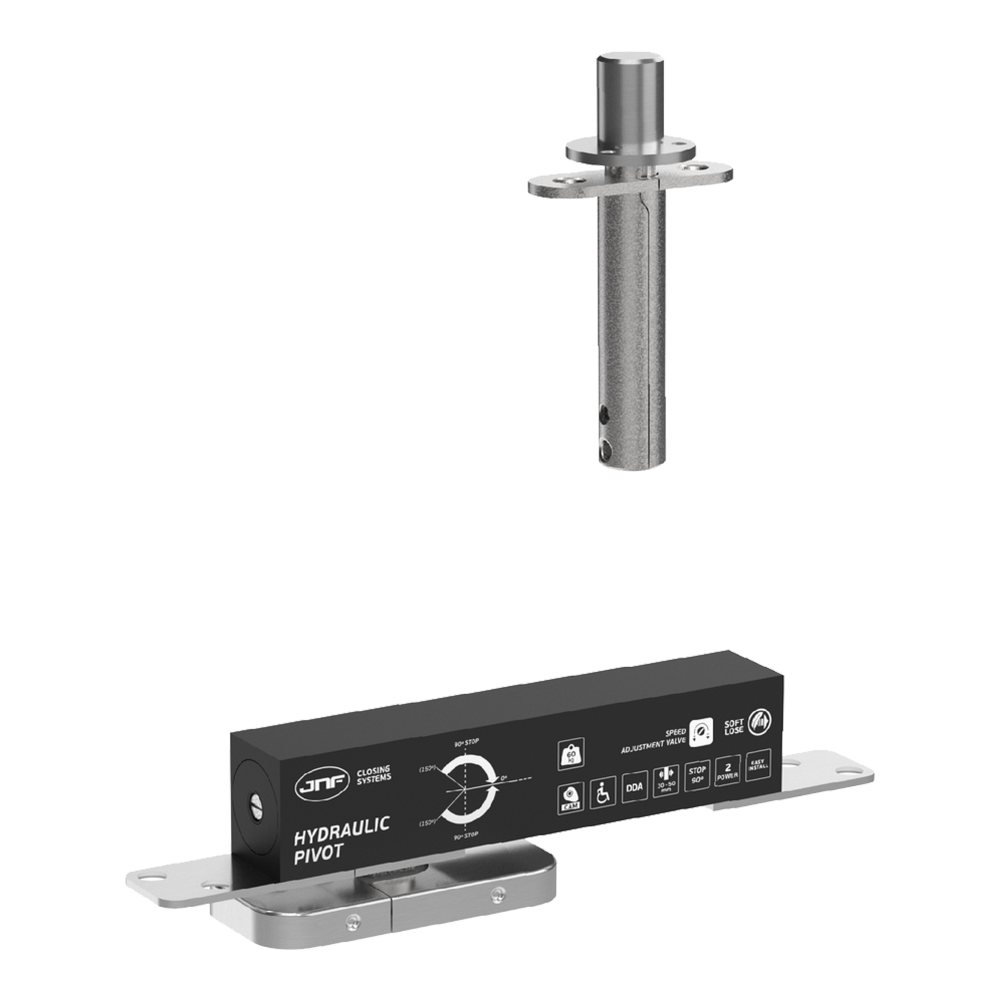

ZAWIAS HYDRAULICZNY PIVOT 60 PLUS, DO 60 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY
Dostępny
Parametry techniczne
| Wykończenie: | Srebrne |
| Materiał: | Stal nierdzewna |
| Nośność dla kompletu (kg): | 60 |
| Minimalna grubość drzwi (mm): | 35 |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Nośność dla kompletu (kg): | Minimalna grubość drzwi (mm): | Wykończenie: | Dostępność | Cena | |
 | 60 | 35 | Srebrne | Dostępny | 674,90 zł / szt. VAT 23% | |
 | 45 | 35 | Matowe | Do wyczerpania stanu | 204,97 zł / szt. VAT 23% | |
 | 45 | 30 | Matowe | Do wyczerpania stanu | 225,96 zł / szt. VAT 23% | |
 | 60 | 30 | Matowe | Dostępny | 684,91 zł / szt. VAT 23% | |
 | 65 | 35 | Srebrne | Dostępny | 200,47 zł / szt. VAT 23% | |
 | 200 | 50 | Srebrne | Dostępny | 3 559,47 zł / szt. VAT 23% | |
 | 100 | 40 | Srebrne | Oczekiwanie na dostawę Do 8 tygodni | 1 124,84 zł / szt. VAT 23% | |
 | 500 | 40 | Srebrne | Oczekiwanie na dostawę Do 8 tygodni | 6 794,51 zł / szt. VAT 23% | |
 | 500 | 40 | Matowe | Dostępny | 2 321,66 zł / szt. VAT 23% | |
 | 500 | 40 | Srebrne | Dostępny | 949,86 zł / szt. VAT 23% |
Opis produktu
Zawias hydrauliczny z mechanizmem krzywkowym. Dedykowany do drzwi typu pivot o maksymalnej wadze 60 kg i minimalnej grubości skrzydła 35 mm. Wykonany ze stali nierdzewnej AISI 304 i dostępny w wykończeniu w kolorze srebrnym. Posiada regulację szybkości zamykania za pomocą śruby oraz oferuje mechanizm Soft Close, zapewniający łagodne domykanie skrzydła. Wyposażony także w funkcję przytrzymania otwarcia (Hold Open) przy położeniu 90º.
Dobór
Zawias jest odpowiedni do zamontowania w drzwiach typu pivot o minimalnej grubości skrzydła 35 mm i maksymalnej szerokości skrzydła 1200 mm, zamontowanych na ościeżnicy drewnianej. Jego nośność wynosi 60 kg, a kąt obrotu +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Zastosowany w zawiasie system krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie ich zamykaniem oraz pozwala na łagodne otwieranie skrzydła. Istotną korzyścią jest możliwość regulacji szybkości zamykania za pomocą specjalnej śruby. Ponadto zastosowany w zawiasie system Soft Close zapewnia łagodne domykanie skrzydła, zapobiegając trzaskaniu drzwiami.
Montaż

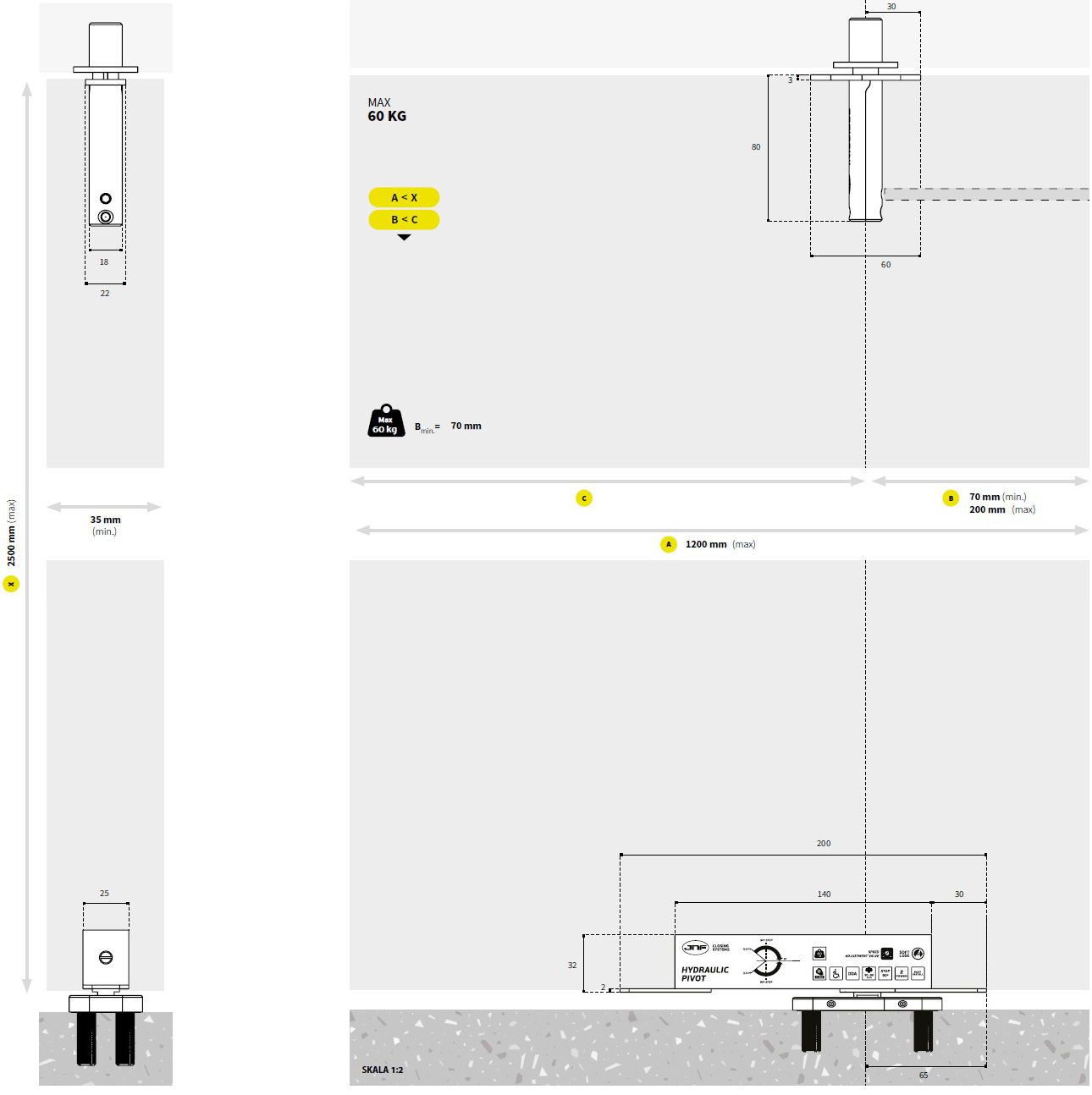

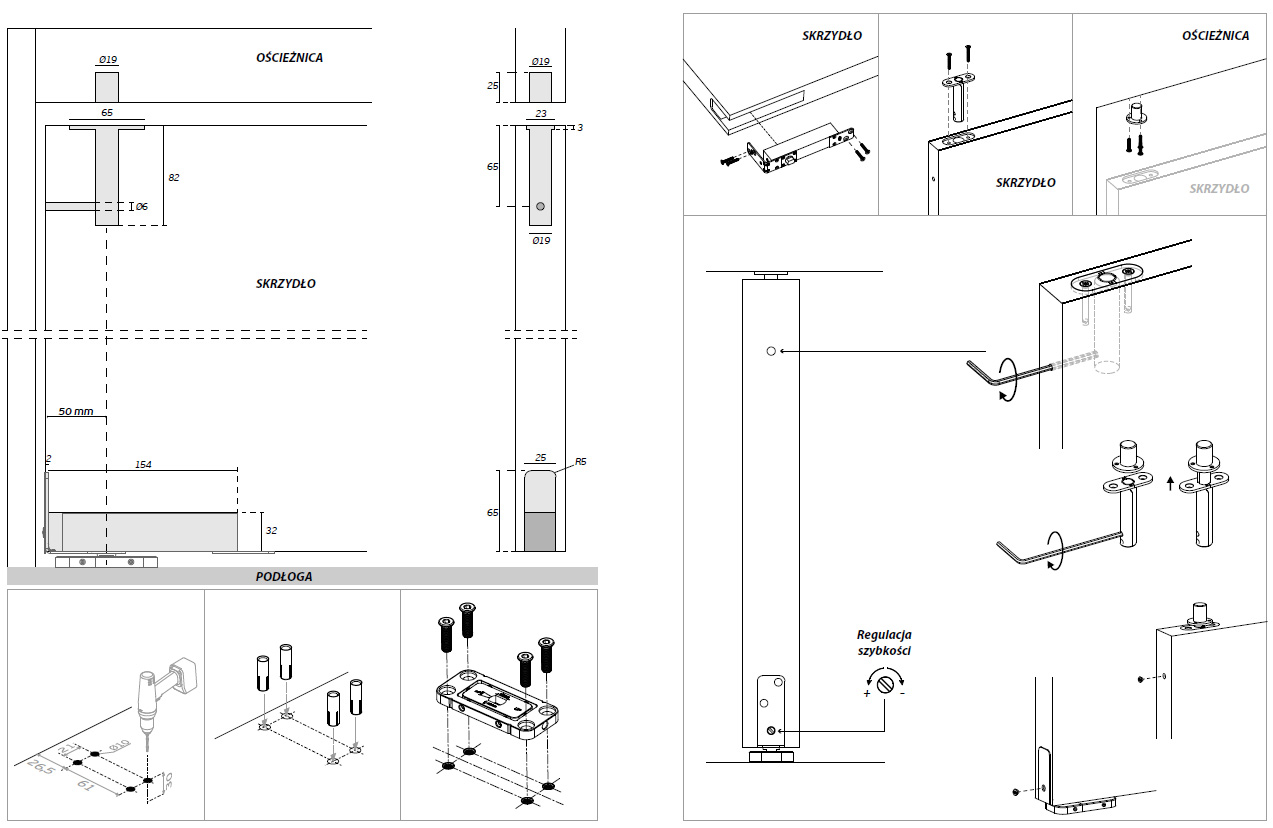

Poniższe rysunki przedstawiają budowę i sposób montażu zawiasu. W przypadku górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła musi mieścić się w przedziale od 70 do 200 mm. Dolna część zawiasu posiada funkcję regulacji położenia skrzydła, dzięki czemu można łatwo wyrównać je względem ościeżnicy.
Użytkowanie
Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości i wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.
Regulacja szybkości zamykania skrzydła
Obracając śrubą, znajdującą się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.
