ZAWIAS PIVOT, DO 65 kg
Dostępny
Parametry techniczne
Wykończenie: | Matowe |
Materiał: | Stal nierdzewna |
Nośność dla kompletu (kg): | 65 |
Minimalna grubość drzwi (mm): | 35 ÷ 50 |
Materiał drzwi: | Drewniane |
Materiał ościeżnicy: | Drewniana |
Regulacja: | Tak |
Wersje produktu
Produkt | Nośność dla kompletu (kg): | Minimalna grubość drzwi (mm): | Maksymalna szerokość drzwi (mm): | Dostępność | Cena | |
65 | 35 ÷ 50 | Nie | Dostępny | 201,36 zł / szt. VAT 23% | ||
45 | 35 | Nie | Dostępny | 205,53 zł / szt. VAT 23% | ||
45 | 35 ÷ 45 | Nie | Dostępny | 224,32 zł / szt. VAT 23% | ||
100 | 40 | 1000 | Dostępny | 1 038,11 zł / szt. VAT 23% | ||
200 | 40 | 3000 | Do wyprzedaży | 1 845,00 zł / szt. VAT 23% | ||
200 | 40 | 3000 | Na zamówienie do 4 tyg | 3 499,31 zł / szt. VAT 23% | ||
500 | 40 | 3000 | Dostępny | 2 243,15 zł / szt. VAT 23% |
Opis produktu
Zawias do drzwi drewnianych typu pivot o maksymalnej wadze 65 kg zamontowanych na drewnianej ościeżnicy. Wykonany ze stali nierdzewnej i dostępny w wykończeniu matowym. Odpowiedni do zamontowania w skrzydle o grubości 35-50 mm.
W skład zestawu oprócz samego zawiasu wchodzą także następujące elementy:
- 1 klucz imbusowy 4x100mm
- 4 wkręty 7995 - 4x40mm
- 4 wkręty 7995 - 3,5x32mm
- 10 nylonowych zatyczek
Zawias do drzwi typu pivot do 65 kg został wyprodukowany w nowoczesnych zakładach na terenie Unii Europejskiej.

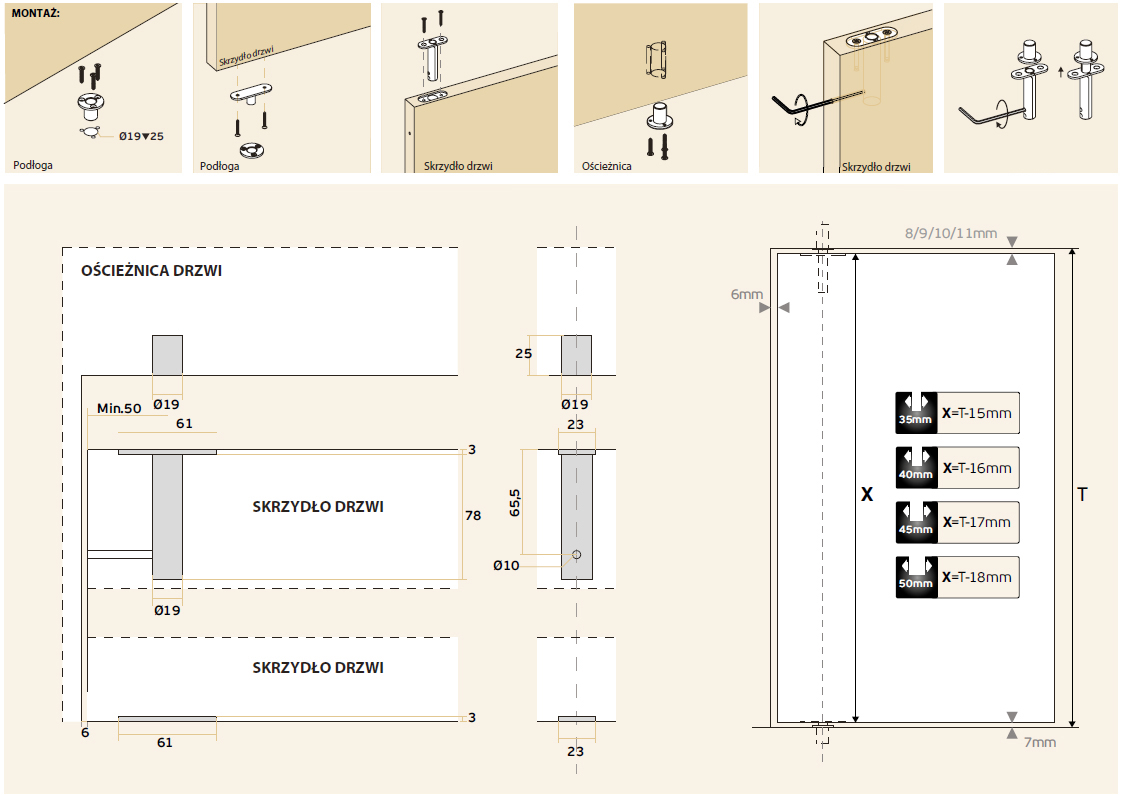

Sposób montażu
Poniższe rysunki przedstawiają prawidłowy sposób montażu zawiasu.
Pliki do pobrania
- Rysunki techniczne
- IN.05.208 karta techniczna PL.pdf
Rozmiar pliku: 4 MB
- IN.05.208 rysunek techniczny 1.pdf
Rozmiar pliku: 19 KB
-
- Instrukcje montażu
- IN.05.208 instrukcja montażu PL.pdf
Rozmiar pliku: 1 MB
-
- Pliki CAD
- IN.05.208_a_DXF.DXF
Rozmiar pliku: 9 KB
- IN.05.208_b_DXF.DXF
Rozmiar pliku: 13 KB
- IN.05.208_c_DXF.DXF
Rozmiar pliku: 107 KB
-
