ZAWIAS WPUSZCZANY KUBICA K2460 LAKIEROWANY NA BIAŁO

Na zamówienie

do 4 tygodni

K 2460 BI
20 szt.
20 szt.
162,41 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Koblenz
Wykończenie: Lakierowane na biało
Materiał: Stal / Znal
Do drzwi: Przeciwpożarowych
Nośność dla 2 zawiasów (kg): 60
Minimalna grubość drzwi (mm): 25
Cechy szczególne: 5 osi obrotu, Do drzwi z odwróconą przylgą, FullHD
Regulacja 3D: Tak
Rodzaj drzwi: Z przylgą
Materiał drzwi: Drewniane

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
Lakierowane na biało Stal / Znal 25

Na zamówienie

do 4 tyg

162,41 zł / szt.
VAT 23%
Brązowione Stal / Znal 25

Na zamówienie

5-8 tyg

167,12 zł / szt.
VAT 23%
Chromowane matowe Stal / Znal 25

Dostępny

162,41 zł / szt.
VAT 23%
Lakierowane na czarno Stal / Znal 25

Dostępny

167,12 zł / szt.
VAT 23%
Niklowane matowe Stal / Znal 25

Na zamówienie

5-8 tyg

185,66 zł / szt.
VAT 23%
Pozłacane Stal / Znal 25

Na zamówienie

5-8 tyg

190,43 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych z odwróconą przylgą.

Zawias hybrydowy pięcioosiowy

Model KUBICA K2460 Hybrid został wykonany z wytrzymałego stopu znalu i stali HSLA. Jest odpowiedni do zastosowania na skrzydłach o minimalnej grubości 25 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Jego kąt otwarcia wynosi 180°.

Dokumenty techniczne i badania

Model KUBICA K2460 Hybrid został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdzają raporty z testów przeprowadzonych w niemieckim instytucie badawczym ift Rosenheim.

Wykończenie

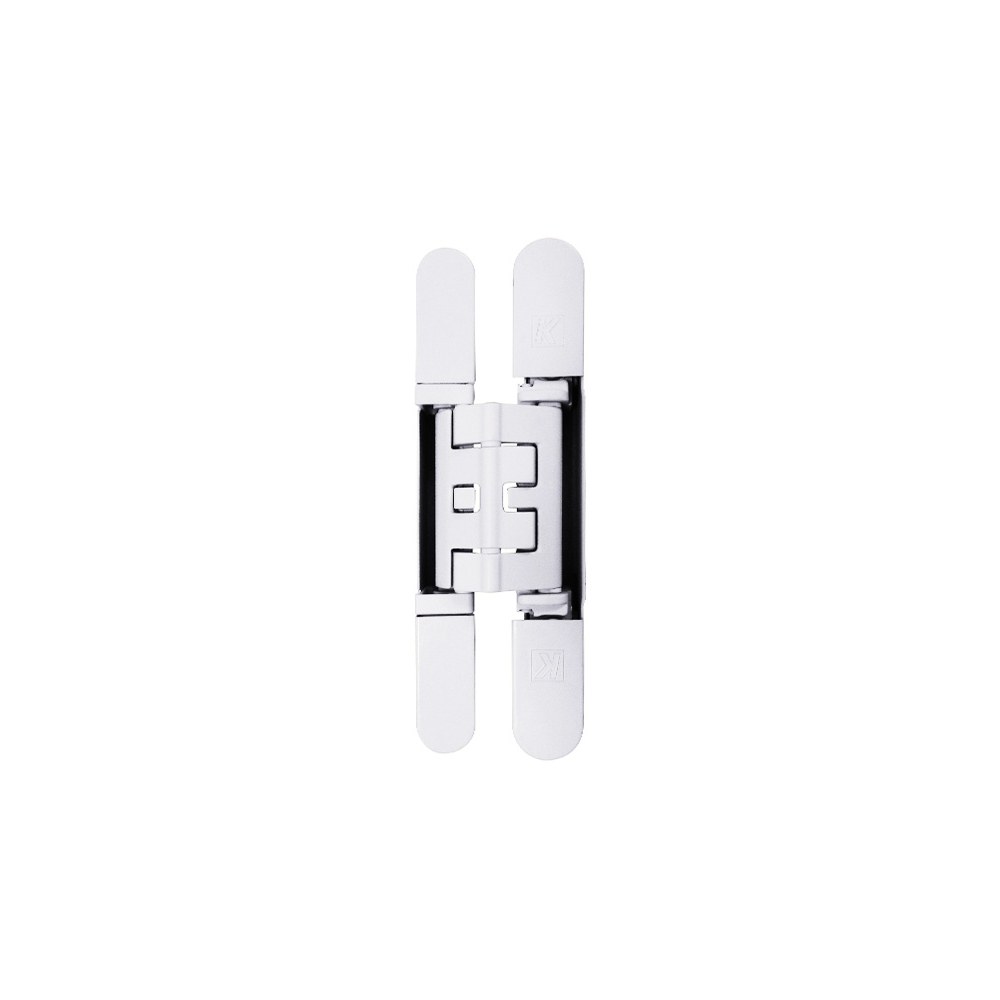

Prezentowany model jest dostępny w wykończeniu lakierowanym na biało.

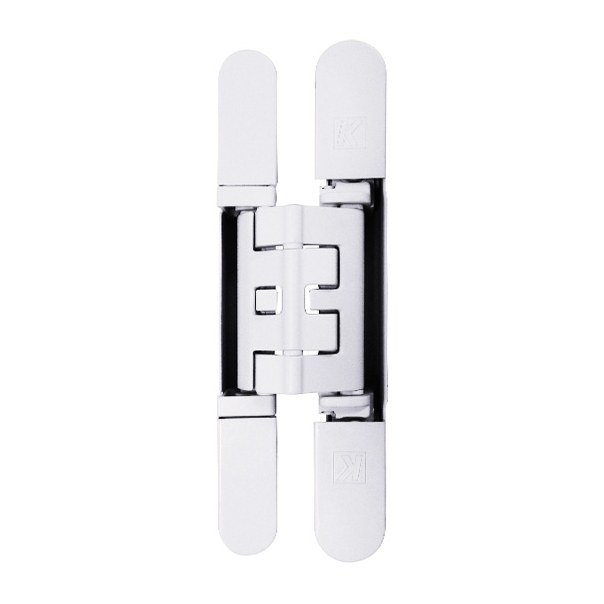

Zawias wpuszczany Kubica K2460

Nośność

KUBICA K2460 Hybrid - 60 kg (max) - 2 zawiasy

Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy wpuszczane K2460 - tabela nosnosci - 2 zawiasy

Zastosowanie

Zawiasy KUBICA K2460 Hybrid mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w drzwiach z odwróconą przylgą, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

  • Regulacja pozioma: +/-3 mm
  • Regulacja pionowa: +/- 3 mm
  • Regulacja głębokości: +/- 1,5 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.



Głębokość frezowania

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 25 mm.

Przyrządy montażowe

W celu zamontowania zawiasów w prawidłowy sposób najlepiej jest skorzystać z dedykowanych przyrządów montażowych, a następnie odpowiednio wyregulować położenie zawiasów we wszystkich trzech płaszczyznach.

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.

Akcesoria dodatkowe

Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu, umożliwiający precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Akcesoria montażowe

Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do precyzyjnego frezowania otworów w skrzydle i ościeżnicy.

Parametry techniczne frezu

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

Marka

Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.

Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
