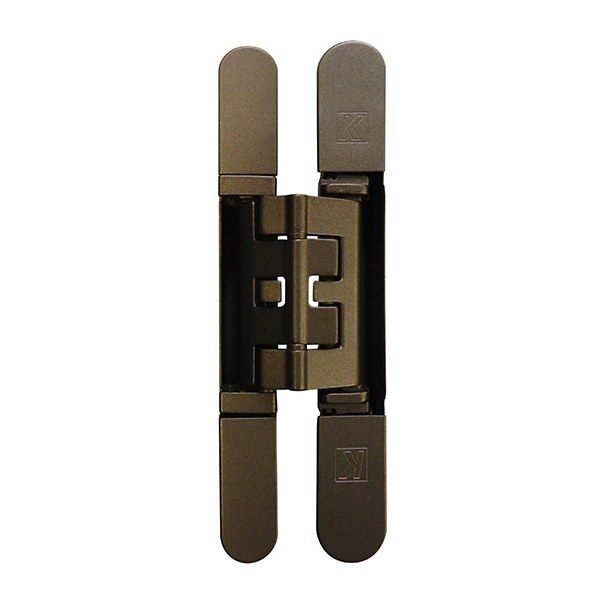

ZAWIAS WPUSZCZANY KUBICA K2460 BRĄZOWIONY
Na zamówienie
Do 5 tygodni
Parametry techniczne
| Wykończenie: | Brązowione |
| Materiał: | Stal / Znal |
| Do drzwi: | Przeciwpożarowych |
| Nośność dla 2 zawiasów (kg): | 60 |
| Minimalna grubość drzwi (mm): | 25 |
| Cechy szczególne: | 5 osi obrotu, Do drzwi z odwróconą przylgą, FullHD |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Z przylgą |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Brązowione | Stal / Znal | 25 | Na zamówienie Do 5 tygodni | 167,14 zł / szt. VAT 23% | |
 | Lakierowane na biało | Stal / Znal | 25 | Dostępny | 162,40 zł / szt. VAT 23% | |
 | Chromowane matowe | Stal / Znal | 25 | Dostępny | 162,40 zł / szt. VAT 23% | |
 | Lakierowane na czarno | Stal / Znal | 25 | Oczekiwanie na dostawę Do 5 tygodni | 167,14 zł / szt. VAT 23% | |
 | Niklowane matowe | Stal / Znal | 25 | Na zamówienie Do 5 tygodni | 185,69 zł / szt. VAT 23% | |
 | Pozłacane | Stal / Znal | 25 | Dostępny | 190,50 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drzwi drewnianych / paneli meblowych z odwróconą przylgą, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Został wykonany z wytrzymałego stopu znalu i stali HSLA. Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA K2460 Hybrid - 60 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KUBICA K2460 Hybrid mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w drzwiach / panelach meblowych z odwróconą przylgą, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Kubica (K2460 Hybrid) posiadają Oznaczenie CE, a ich właściwości techniczne potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz raport z badań wydany przez instytut badawczy ift Rosenheim. Ponadto zawiasy zostały przebadane na odporność ogniową, co potwierdzają certyfikaty instytutów UL oraz CSI.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 24 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +/-3 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1,5 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Pliki do pobrania
- Instrukcje montażu
- K2460 Kubica Hybrid instrukcja montażu.pdf
Rozmiar pliku: 2 MB
- K2460 Kubica Hybrid regulacja zawiasów.pdf
Rozmiar pliku: 216 KB
-
- Certyfikaty
- K2460 Kubica Hybrid certyfikat IFT.pdf
Rozmiar pliku: 133 KB
- K2460 Kubica Hybrid certyfikat zgodności UL.pdf
Rozmiar pliku: 1 MB
- K2460 Kubica Hybrid raport z badań CSI.pdf
Rozmiar pliku: 87 KB
-
- Pliki CAD
- K2460 1.dxf
Rozmiar pliku: 5 MB
- K2460 2.dxf
Rozmiar pliku: 525 KB
- K2460 3.dxf
Rozmiar pliku: 6 MB
- K2460 4.dxf
Rozmiar pliku: 505 KB
-
