ZEWNĘTRZNA CZĘŚĆ ZAWIASU OT 335 150 GALWANIZOWANA NA BIAŁO
Dostępny
Parametry techniczne
| Wykończenie: | H0 - Galwanizowane na biało |
| Materiał: | Stal |
| Średnica (mm): | Ø 15 |
| Nośność dla 2 zawiasów (kg): | 60 |
| Materiał drzwi: | Drewniane |
| Ilość trzpieni: | 1 |
| Rodzaj drzwi: | Z przylgą |
| Regulacja: | Bez regulacji |
| Materiał ościeżnicy: | Drewniana |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Dostępny | 1,55 zł / szt. VAT 23% | |
 | Dostępny | 1,62 zł / szt. VAT 23% | |
 | Dostępny | 66,67 zł / szt. VAT 23% |
Opis produktu

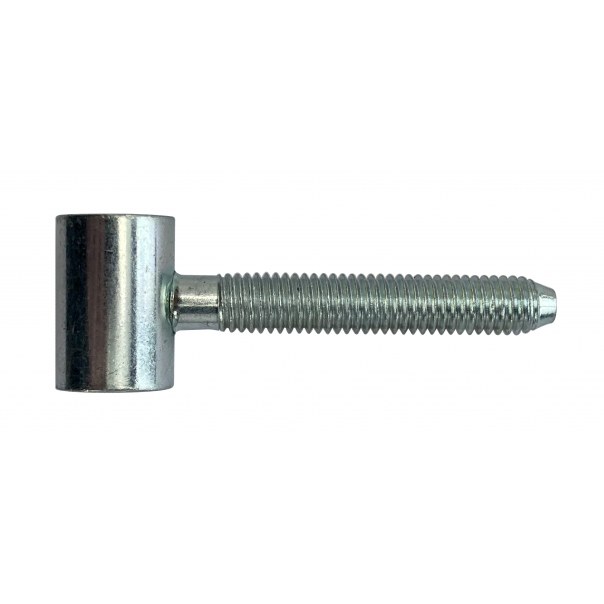

Zewnętrzna część zawiasu OT 335 o średnicy 15 mm jest wykonana ze stali i dedykowana do zastosowania z pozostałymi częściami zawiasu OT 335 na drzwiach przylgowych wykonanych z drewna. Została wyposażona w jeden trzpień o długości 50 mm i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 335 o średnicy 15 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Pliki do pobrania
- Instrukcje montażu
- OT 335 instrukcja montażu.pdf
Rozmiar pliku: 603 KB
-
- Certyfikaty
- CE0221468H02 deklaracja DoP [PL].pdf
Rozmiar pliku: 34 KB
-
