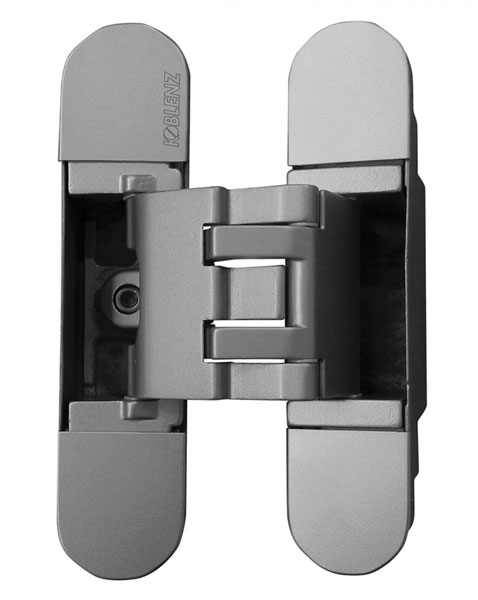

ZAWIAS WPUSZCZANY KUBICA K3000 KUBIKUADRA CHROMOWANY MATOWY

Dostępny

K 3000 CS DXSX
12 szt.
12 szt.
232,40 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Koblenz
Wykończenie: Chromowane matowe
Materiał: Znal
Nośność dla 2 zawiasów (kg): 45
Nośność dla 3 zawiasów (kg): 60
Minimalna grubość drzwi (mm): 39 ÷ 46
Cechy szczególne: 5 osi obrotu, Do drzwi z przylgą 10x10
Regulacja 3D: Tak
Rodzaj drzwi: Z przylgą
Materiał drzwi: Drewniane

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
Chromowane matowe Znal 39 ÷ 46

Dostępny

232,40 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości).

Do drzwi drewnianych z przylgą 10x10 mm

Model Kubica K3000 KubiKuadra jest dedykowany do drzwi drewnianych z przylgą o wymiarach 10x10 mm. Jest odpowiedni do zastosowania na skrzydłach o grubości 39-46 mm.

Pięć osi obrotu

Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Jego kąt otwarcia wynosi 160°.

Wykończenie

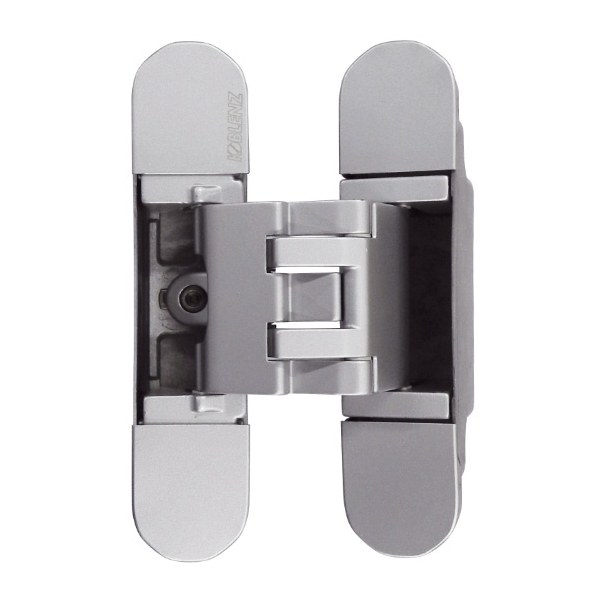

Prezentowany model jest dostępny w wykończeniu chromowanym matowym.

Nośność

Kubica Kubikuadra K3000 - 45 kg (max) - 2 zawiasy

Kubica Kubikuadra K3000 - 60 kg (max) - 3 zawiasy

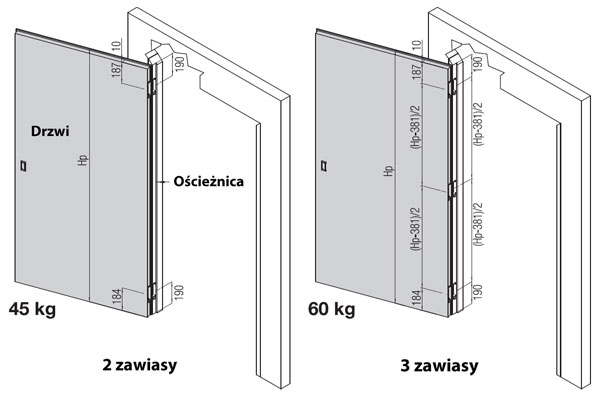

Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy wpuszczane K3000 - tabela nosnosci - 2 zawiasy

Zawiasy wpuszczane K3000 - tabela nosnosci - 3 zawiasy

Zastosowanie

Zawiasy Kubica Kubikuadra K3000 marki Krona Koblenz mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania na drzwiach z przylgą o wymiarach 10x10 mm, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

  • Regulacja pozioma: +3/-2 mm
  • Regulacja pionowa: +/- 3 mm
  • Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.

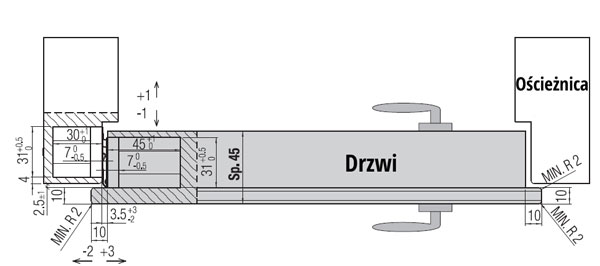

Głębokość frezowania

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm.

Przyrządy montażowe

W celu zamontowania zawiasów w prawidłowy sposób najlepiej jest skorzystać z dedykowanych przyrządów montażowych, a następnie odpowiednio wyregulować położenie zawiasów we wszystkich trzech płaszczyznach.

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.

Akcesoria dodatkowe

Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu, umożliwiający precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Akcesoria montażowe

Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do precyzyjnego frezowania otworów w skrzydle i ościeżnicy.

Parametry techniczne frezu

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.



Marka

Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.

Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
