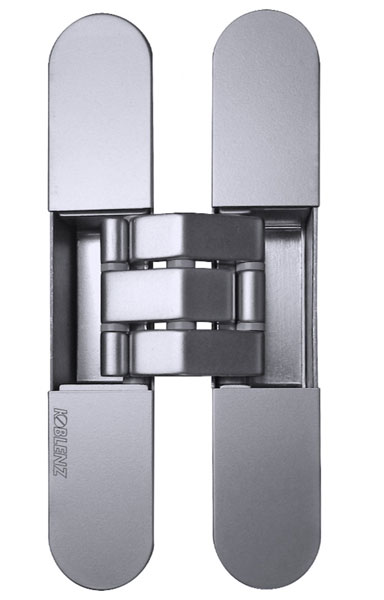

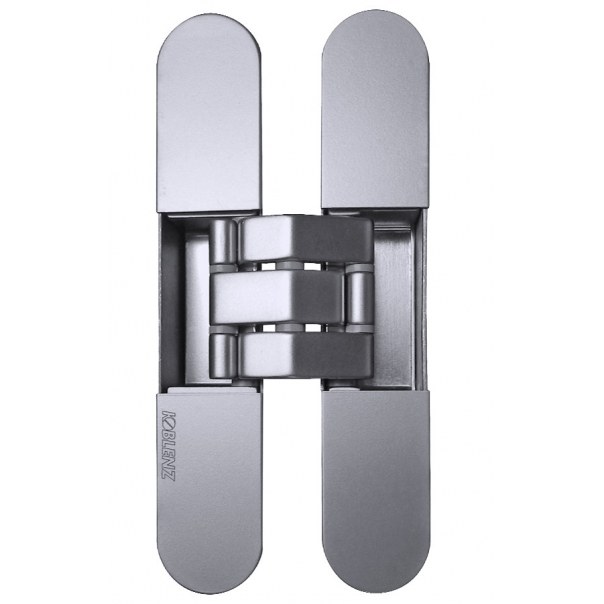

ZAWIAS WPUSZCZANY KUBI K7080 CHROMOWANY MATOWY
Dostępny
Parametry techniczne
Wykończenie: | Chromowane matowe |
Materiał: | Znal |
Certyfikat CE: | Tak |
Do drzwi: | Przeciwpożarowych |
Nośność dla 2 zawiasów (kg): | 80 |
Nośność dla 3 zawiasów (kg): | 100 |
Minimalna grubość drzwi (mm): | 40 |
Cechy szczególne: | 7 osi obrotu |
Rodzaj drzwi: | Bez przylgi |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Dostępny | 228,64 zł / szt. VAT 23% | |
![]() | Dostępny | 136,53 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych. Odpowiedni do skrzydeł o minimalnej grubości 40 mm.
Wytrzymały zawias siedmioosiowy
Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prawidłowo zamontowane na skrzydle zawiasy Ku-Bi7 (K7080) umożliwiają całkowite otwarcie skrzydła drzwiowego (o 180 stopni), które po zamknięciu tworzy jednolitą powierzchnię z ościeżnicą. Prezentowany model jest dostępny w wykończeniu chromowanym matowym.
Dokumenty techniczne i badania
Model Ku-Bi7 (K7080) został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz.
Odporność ogniowa
Ponadto zawias został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdza to certyfikat niemieckiego instytutu badawczego ift Rosenheim.

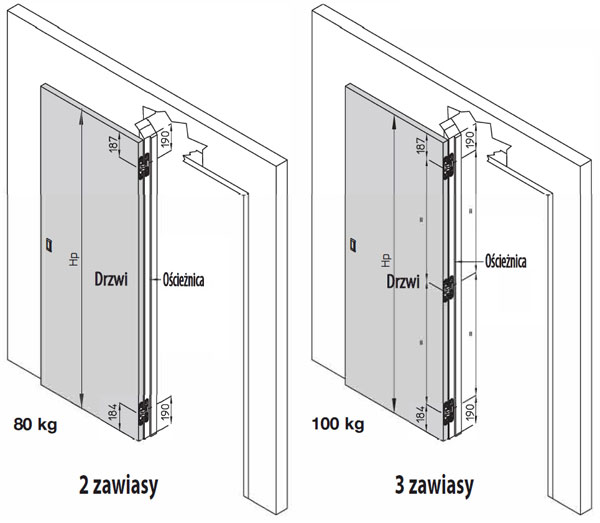

Nośność

Nośność 2 / 3 zawiasów
Para zawiasów Ku-Bi7 (K7080) zamontowana na drzwiach drewnianych o wymiarach 600/900 na 2100 oferuje nośność 80 kg, a trzy zawiasy zapewniają nośność 100 kg.
Zastosowanie
Zawiasy Ku-Bi7 (K7080) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach / mieszkaniach, jak i w obiektach użyteczności publicznej.
Prawidłowy montaż
Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na zamieszczonym obok obrazku.

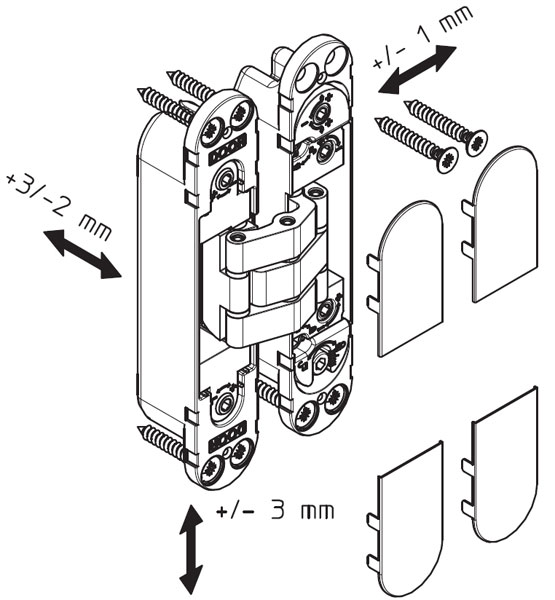

Regulacja 3D
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Korzyści z regulacji położenia zawiasów
Regulacja położenia zawiasów jest niezbędna w celu zapewnienia prawidłowej pracy skrzydła oraz wyeliminowania jego zahaczania o ościeżnicę i/lub podłoże, co przekłada się na zwiększenie komfortu użytkowania drzwi.
Dzięki starannemu wyregulowaniu zawiasów zwiększa się także szczelność skrzydła co pozwala ograniczyć straty ciepła. Dodatkowo poprawia się akustyka drzwi co oznacza, że mniejsza ilość dźwięków z dworu dociera do wnętrza pomieszczenia.

Na co zwrócić uwagę podczas montażu?

Warto mieć na uwadze, że szczelina między skrzydłem instalowanych drzwi, a podłogą musi wynosić co najmniej 6 mm.
Przyrządy montażowe
W celu zamontowania zawiasów w prawidłowy sposób najlepiej jest skorzystać z dedykowanych przyrządów montażowych, a następnie odpowiednio wyregulować położenie zawiasów we wszystkich trzech płaszczyznach.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
Akcesoria dodatkowe
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów Ku-Bi7 (K7080). Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy. Innym praktycznym akcesorium jest specjalna kaseta wykonana ze stali galwanizowanej na biało.
Akcesoria montażowe
Dodatkowo do wyboru są również dedykowane płytki wzmacniające z podkładkami oraz szablony przeznaczone do frezowania otworów montażowych pod zawiasy.
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Marka

Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również na terenie Francji, Hiszpanii, Federacji Rosyjskiej i w Indiach.
Pliki do pobrania
- Instrukcje montażu
- K7080 KUBI7 instrukcja montażu.pdf
Rozmiar pliku: 2 MB
-
- Certyfikaty
- K7080 Kubi certyfikat CE IFT.pdf
Rozmiar pliku: 922 KB
- K7080 Kubi certyfikat EoP IFT [EN].pdf
Rozmiar pliku: 347 KB
- K7080 Kubi certyfikat EoP IFT [IT].pdf
Rozmiar pliku: 358 KB
- K7080 Kubi certyfikat IFT [PL].pdf
Rozmiar pliku: 140 KB
- K7080 Kubi certyfikat IFT.pdf
Rozmiar pliku: 177 KB
- K7080 Kubi certyfikat zgodności UL.pdf
Rozmiar pliku: 1 MB
- K7080 Kubi deklaracja DoP [EN].pdf
Rozmiar pliku: 35 KB
- K7080 Kubi deklaracja DoP [IT].pdf
Rozmiar pliku: 35 KB
- K7080 Kubi raport testu.pdf
Rozmiar pliku: 314 KB
-
