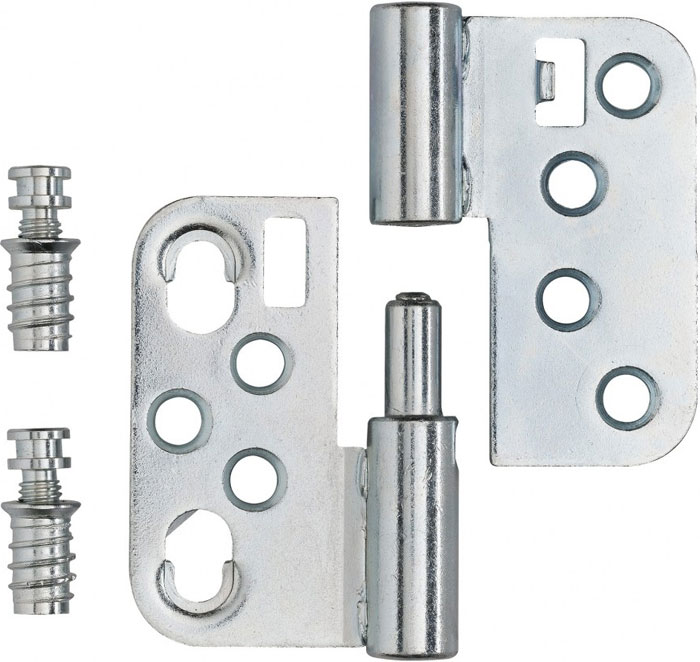

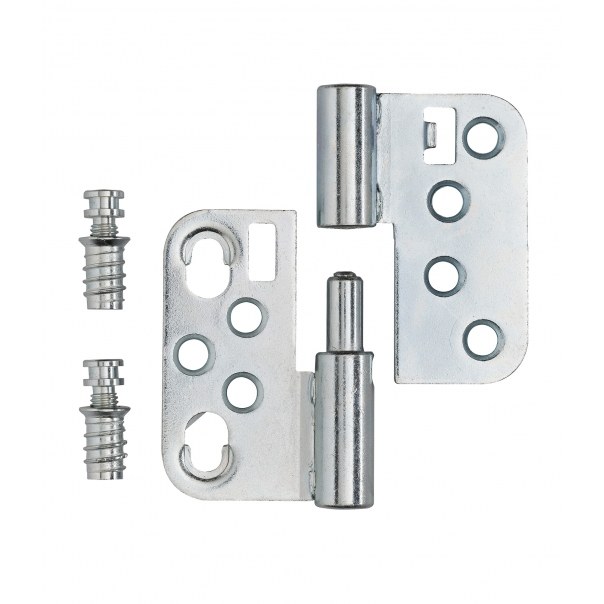

ZAWIAS NORDEX 2-D OT 484 160 LEWY GALWANIZOWANY NA BIAŁO
Na zamówienie
Do potwierdzenia
Parametry techniczne
| Wykończenie: | H5 - Galwanizowane na biało 12μ |
| Materiał: | Stal |
| Średnica (mm): | Ø 16 |
| Nośność dla 2 zawiasów (kg): | 60 |
| Materiał drzwi: | Drewniane |
| Rodzaj drzwi: | Bez przylgi |
| Regulacja: | 2-D |
| Materiał ościeżnicy: | Drewniana |
Produkt wyprzedażowy.
Podana cena dotyczy wyłącznie towarów znajdujących się na magazynie.
Oferta obowiązuje do wyczerpania zapasów.
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Na zamówienie Do potwierdzenia | 12,30 zł / szt. VAT 23% | |
 | Do wyczerpania stanu | 6,15 zł / szt. VAT 23% |
Opis produktu
Zawias Nordex 2-D OT 484 o średnicy 16 mm został wykonany ze stali nierdzewnej i występuje w wykończeniu galwanizowanym na biało. Jest dedykowany do zastosowania w drewnianych drzwiach bezprzylgowych (w skrzydłach lewych), których ciężar nie przekracza 60 kg.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Nordex 2-D OT 484 o średnicy 16 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Regulacja
Położenie skrzydła zamontowanego przy użyciu zawiasu można regulować w dwóch płaszczyznach poziomej i pionowej przy użyciu jednego klucza, w taki sposób, jak zostało to zaprezentowane na zamieszczonych poniżej zdjęciach.
W celu wykonania regulacji nie ma konieczności demontażu skrzydła, co oznacza, że drzwi mogą być regulowane w trakcie ich użytkowania. Umieszczone w płytkach otwory montażowe zapewniają stabilne działanie zawiasu i pewne zamocowanie skrzydła drzwiowego.
