GÓRNA CZĘŚĆ ZAWIASU URSUS 3-D OT 495 180 7,8x45mm (3T) GALWANIZOWANA NA BIAŁO
Na zamówienie
Do potwierdzenia
Parametry techniczne
| Wykończenie: | H0 - Galwanizowane na biało |
| Materiał: | Stal |
| Do drzwi: | Przeciwpożarowych |
| Średnica (mm): | Ø 18 |
| Nośność dla 2 zawiasów (kg): | 160 |
| Materiał drzwi: | Drewniane |
| Ilość trzpieni: | 3 |
| Rodzaj drzwi: | Z przylgą |
| Regulacja: | 3-D |
| Materiał ościeżnicy: | Drewniana |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Na zamówienie Do potwierdzenia | 16,78 zł / szt. VAT 23% |
Opis produktu

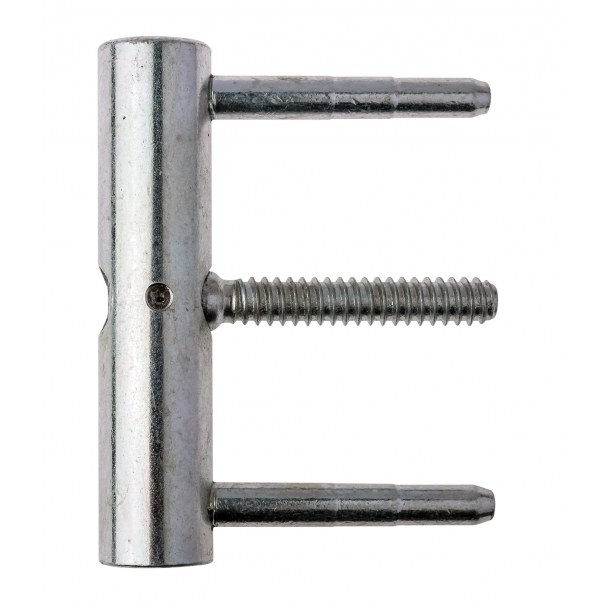

Górna część zawiasu Ursus o średnicy 18 mm została wyposażona w trzy trzpienie, każdy z nich ma długość 45 mm. Górna część zawiasu Ursus jest odpowiednia do zastosowania w połączeniu z dolną częścią na drzwiach drewnianych z przylgą. Została wykonana ze stali i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Ursus o średnicy 18 mm należy zastosować na skrzydle o wadze do 160 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Ursus OT 495 180 posiada również Oznakowanie CE, Certyfikat Stałości Właściwości Użytkowych instytutu ift Rosenheim oraz raport DMT.
Montaż i użytkowanie
Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości).
Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Ursus można dopasować liczne aluminiowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
