GÓRNA CZĘŚĆ ZAWIASU OT 100 135 M8x50 mm GALWANIZOWANA NA BIAŁO
Dostępny
Parametry techniczne
| Wykończenie: | H0 - Galwanizowane na biało |
| Materiał: | Stal |
| Średnica (mm): | Ø 13,5 |
| Nośność dla 2 zawiasów (kg): | 40 |
| Materiał drzwi: | Drewniane |
| Ilość trzpieni: | 1 |
| Montaż w kieszeni: | Tak |
| Rodzaj drzwi: | Z przylgą |
| Materiał ościeżnicy: | Drewniana |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Dostępny | 0,85 zł / szt. VAT 23% | |
 | Do wyczerpania stanu | 0,18 zł / szt. VAT 23% | |
 | Do wyczerpania stanu | 1,01 zł / szt. VAT 23% | |
 | Do wyczerpania stanu | 0,25 zł / szt. VAT 23% | |
 | Do wyczerpania stanu | 0,25 zł / szt. VAT 23% |
Opis produktu

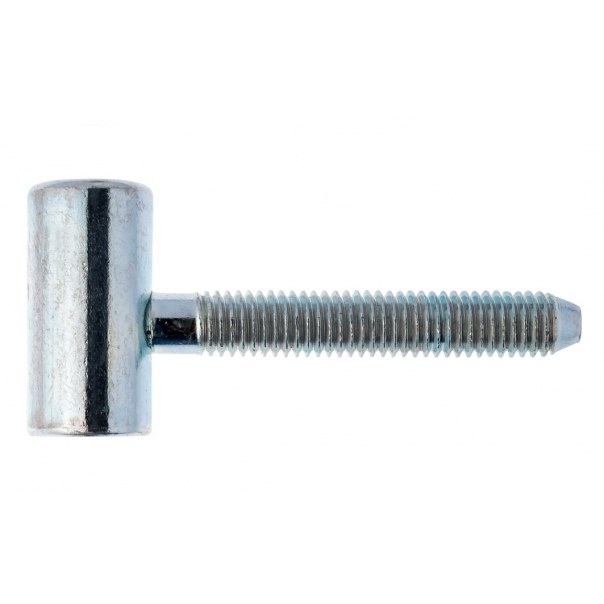

Górna część zawiasu OT 100 o średnicy 13,5 mm została wyposażona w jeden trzpień o długości 50 mm i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Górna część zawiasu OT 100 o średnicy 13,5 mm jest dedykowana do zastosowania wraz z dolną częścią na drzwiach przylgowych wykonanych z drewna. Może zostać zamontowana zarówno w lewych, jak i w prawych skrzydłach drzwiowych o maksymalnej wadze 40 kg. Zawias wkręcany OT 100 jest przeznaczony do montażu w kieszeni.
Poniższa tabela informuje o tym, ile zawiasów OT 100 o średnicy 13,5 mm należy zastosować na skrzydle o wadze do 40 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Pliki do pobrania
- Rysunki techniczne
- Zawias-do-drzwi_CF100135H012 rysunek techniczny.pdf
Rozmiar pliku: 24 KB
-
