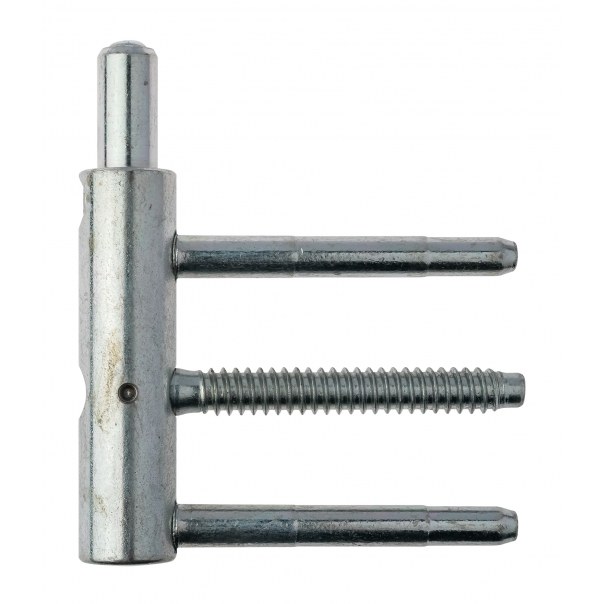

DOLNA CZĘŚĆ ZAWIASU URSUS 3-D OT 495 160 7,8x57mm (3T) GALWANIZOWANA NA BIAŁO
Dostępny
Parametry techniczne
| Wykończenie: | 8H - galwanizowane na biało |
| Certyfikat CE: | Tak |
| Do drzwi: | Przeciwpożarowych |
| Średnica (mm): | Ø 16 |
| Materiał drzwi: | Drewniane |
| Ilość trzpieni: | 3 |
| Rodzaj drzwi: | Z przylgą |
| Regulacja: | 3-D |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Dostępny | 17,91 zł / szt. VAT 23% |
Opis produktu
Dolna część zawiasu Ursus o średnicy 16 mm została wyposażona w trzy trzpienie, każdy z nich ma długość 57 mm. Dolna część zawiasu Ursus jest odpowiednia do zastosowania w połączeniu z górną częścią na drzwiach drewnianych z przylgą o maksymalnej wadze 80 kg. Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości).
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Ursus o średnicy 16 mm należy zastosować na skrzydle o wadze do 80 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Ursus OT 495 160 posiada również Oznakowanie CE, Certyfikat Stałości Właściwości Użytkowych instytutu ift Rosenheim oraz raport DMT.
Montaż i użytkowanie
Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie.
Regulacja 3D
Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) w taki sposób, jak prezentuje to rysunek. Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Drzwi mogą być regulowane w trakcie użytkowania.
Do modelu Ursus można dopasować liczne aluminiowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
