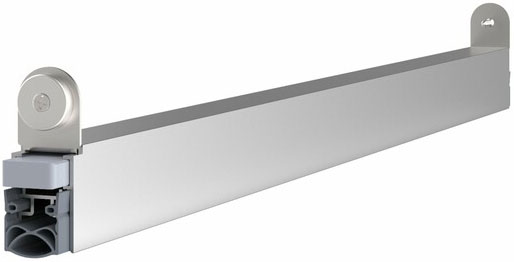

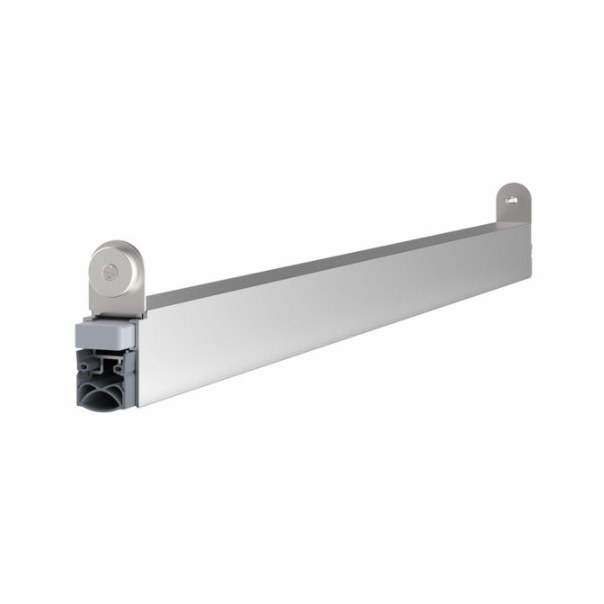

USZCZELKA OPADAJĄCA SCHALL-EX SLIDE & LOCK M-20 WS 1083mm [>958mm] [AKCESORIA 5103]
Na zamówienie
Do 3 tygodni
Parametry techniczne
| Wykończenie: | Anodyzowane srebrne |
| Materiał: | Aluminium |
| Do drzwi: | Dymoszczelnych, Przeciwpożarowych |
| Wymiar profilu (mm): | 19,7x30 |
| Długość (mm): | 1083 |
| Wysuw max (mm): | 12 |
| Sposób montażu: | Od czoła skrzydła |
| Trwałość: | 1 000 000 cykli |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Na zamówienie Do 3 tygodni | 450,98 zł / szt. VAT 23% | |
 | Na zamówienie Do 3 tygodni | 432,90 zł / szt. VAT 23% | |
 | Na zamówienie Do 3 tygodni | 432,90 zł / szt. VAT 23% | |
 | Na zamówienie Do 3 tygodni | 443,07 zł / szt. VAT 23% | |
 | Na zamówienie Do 3 tygodni | 461,55 zł / szt. VAT 23% |
Opis produktu
Uszczelka opadająca o długości 1083 mm z możliwością skrócenia o 125 mm. Umieszczona w aluminiowym profilu o wymiarach 19,7x30 mm i wykonana z samogasnącego silikonu. Prawidłowo zamontowana uszczelka chroni przed przedostawaniem się kurzu, pyłu oraz innych drobnych zanieczyszczeń do wnętrza budynku / pomieszczenia. Ogranicza także ryzyko powstawania przeciągów oraz zapewnia izolację akustyczną.
Zastosowanie
Uszczelka jest dedykowana do zastosowania w pozbawionych zamka, jednoskrzydłowych drzwiach przesuwnych zarówno zewnętrznych, jak i wewnętrznych, także tych charakteryzujących się odpornością ogniową i dymoszczelnością. Maksymalny wysuw uszczelki wynosi 12 mm.
Dokumenty techniczne
Trwałość uszczelki została przetestowana na 1 000 000 cykli pracy, czego dowodem jest certyfikat instytutu MPA NRW. Opublikowany przez DIN Certco, certyfikat zgodności z wymogami normy DIN 18040 potwierdza, że uszczelka jest odpowiednia do zastosowania w pomieszczeniach i budynkach pozbawionych barier architektonicznych. Posiada ona również Ogólną Aprobatę Nadzoru Budowlanego, która została wystawiona przez Niemiecki Instytut Techniki Budowlanej (Deutsches Institut für Bautechnik).
Montaż

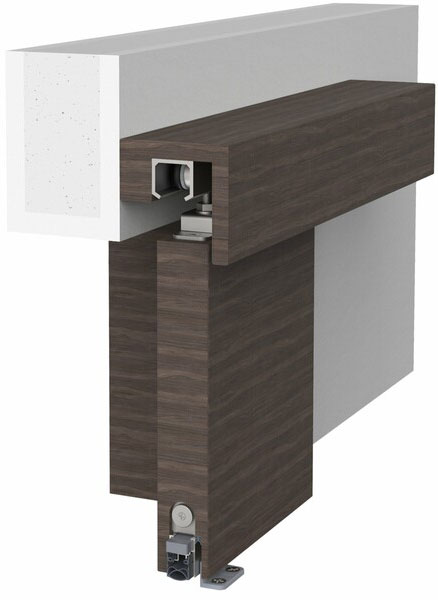

Uszczelka Schall-Ex® Slide & Lock M-20 WS jest montowana od czoła skrzydła w taki sposób, jak prezentują to poniższe grafiki.
Regulacja uszczelki
