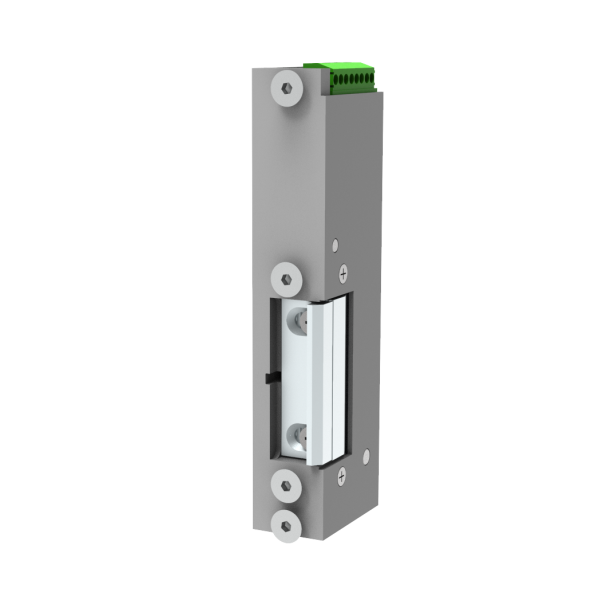

ELEKTROZACZEP EWAKUACYJNY 77 HI TECH REWERSYJNY, ZAPADKA Z REGULACJĄ, 12V DC, LEWY
Elektrozaczep zasilany prądem stałym o napięciu 12 V DC dedykowany do montażu w drzwiach ewakuacyjnych. Jego mechanizm nie ulega zablokowaniu pod naporem uciekających w panice ludzi, napierających na drzwi siłą do 4500N. Pracuje w trybie rewersyjnym co oznacza, że zablokowanie drzwi następuje w momencie podania napięcia. Wyposażony w diodę przeciwprzepięciową, która chroni jego mechanizm przed skutkami przepięć.
Zobacz pełny opis| Producent: | Dorcas |
| Seria: | Dorcas 77 |
| Materiał: | Stal |
| Wykończenie: | Naturalne |
| Do drzwi: | Z kontrolą dostępu, Ewakuacyjnych |
| Sposób działania: | Rewersyjny |
| Wysokość: | 134 mm |
Opis produktu
Elektrozaczep z regulacją zapadki zasilany prądem stałym o napięciu 12V i dedykowany do zastosowania w drzwiach, znajdujących się na drogach ewakuacyjnych. Pracuje w trybie rewersyjnym co oznacza, że zablokowanie drzwi następuje w momencie podania napięcia, a w przypadku awarii zasilania, drzwi pozostają otwarte. Został wyposażony w zintegrowaną diodę przepięciową, chroniącą podzespoły elektroniczne przed skutkami przepięć. Model 77 HI TECH został przetestowany na 200 000 cykli pracy.
Dobór
W przypadku tego modelu elektrozaczepu jego mechanizm nie ulega zablokowaniu pod naporem uciekających w panice ludzi, napierających na drzwi siłą do 4500 N (około 450 kg). Co równie istotne nawet w przypadku awarii lub wyłączenia zasilania, drzwi nie są blokowane przez elektrozaczep, umożliwiając sprawną ewakuację osób przebywających w danym budynku lub pomieszczeniu. Zapadka elektrozaczepu posiada odporność na wyłamanie siłą 7450 N. Dodatkowo położenie zapadki można regulować w zakresie +3/-0 mm. Model oznaczony kodem 77 NF 512 DIN L jest dedykowany do zastosowania w lewych skrzydłach drzwiowych.
Dokumenty techniczne
Elektrozaczep został przebadany na zgodność z wymogami norm EN 61000-6-1:2007, EN 61000-6-3:2007, a także EN 61000-6-3:2007/A1:201, co potwierdza certyfikat hiszpańskiego instytutu ITE.
Parametry techniczne
| Producent: | Dorcas |
| Seria: | Dorcas 77 |
| Materiał: | Stal |
| Wykończenie: | Naturalne |
| Do drzwi: | Z kontrolą dostępu, Ewakuacyjnych |
| Sposób działania: | Rewersyjny |
| Wysokość: | 134 mm |
| Szerokość: | 23,2 mm |
| Głębokość: | 39 mm |
| Trwałość: | 200 000 cykli |
| Głębokość zapadki: | 5,8 mm |
| Zakres regulacji zapadki: | +3 -0 mm |
| Odporność na wyłamanie: | 7450 N |
| Napięcie: | 12 V DC |
| Zasilanie: | 12 V DC |
| Pobór prądu DC: | 360 mA |
| Opór: | 37 Ω |
| Strona otwierania: | Lewy |
Warianty produktu
ELEKTROZACZEP EWAKUACYJNY 77 HI TECH REWERSYJNY, ZAPADKA Z REGULACJĄ, 12V DC, LEWY
ELEKTROZACZEP EWAKUACYJNY 77 HI TECH REWERSYJNY, ZAPADKA Z REGULACJĄ, 24V DC, PRAWY
ELEKTROZACZEP EWAKUACYJNY 77 HI TECH REWERSYJNY, ZAPADKA Z REGULACJĄ, 12V DC, PRAWY
ELEKTROZACZEP EWAKUACYJNY 77 HI TECH REWERSYJNY, ZAPADKA Z REGULACJĄ, MONITORING, 24V DC, PRAWY
ELEKTROZACZEP EWAKUACYJNY 77 HI TECH REWERSYJNY, ZAPADKA Z REGULACJĄ, MONITORING, 24V DC, LEWY
ELEKTROZACZEP EWAKUACYJNY 77 HI TECH REWERSYJNY, ZAPADKA Z REGULACJĄ, MONITORING, 12V DC, LEWY
